श्रेणी: लिफ्ट गाइड रेल उत्पादन लाइन संग्रह

T45A T50A T70A कोल्ड ड्रॉन गाइड रेल कन्वेयर प्रोडक्शन लाइन कन्वेयर लाइन फीडिंग गाइड रेल का विवरण- मैनुअल स्ट्रेटनिंग मशीन-कन्वेयर लाइन- पुरुष और महिला मिलिंग मशीन-पंचिंग मशीन-कन्वेयर लाइन सेमी-ऑटोमैटिक मेटल प्रोसेसिंग प्रोडक्शन लाइन उत्पादों की लागू रेंज: T45 T50A T70A लंबाई: 4m,5m,6m उत्पादन समय: ऑपरेटर प्रवीणता स्तर के आधार पर। अनुप्रस्थ संदेश प्रणाली: डबल पंक्ति शीर्ष रोलर श्रृंखला के साथ लचीला परिवहन। यह फ्रेम, साइक्लोइडल पिन व्हील रिड्यूसर, कन्वेयर चेन सपोर्ट, मेन ड्राइव शाफ्ट और टेंशन डिवाइस से बना है। संदेश देने की विधि प्रत्येक प्रसंस्करण स्थिति में गाइड रेल की कई सभा और एकल प्रसंस्करण का एहसास कर सकती है, इस प्रकार ट्रांसवर्सल संदेश समय को छोटा कर देती है, जिससे प्रत्येक प्रसंस्करण अनुभाग निकटता से जुड़ा होता है, रसद कन्वेयर सामग्री रैक दृढ़ और विश्वसनीय होना चाहिए, और सामान्य काम में कोई हिलना नहीं चाहिए प्रक्रिया। श्रम तीव्रता को कम करना और कार्य कुशलता में सुधार करना। गाइड रेल आकार तंत्र: मिलिंग सामग्री रैक दो वायवीय उठाने फ्रेम, वायवीय उठाने, कृत्रिम नियंत्रण, 4 मीटर और 5 मीटर मैनुअल स्विचिंग, स्थिति समायोजन राशि: 50 मिमी, ऑपरेशन के दौरान पेडल वायवीय नियंत्रण। स्वचालित पंचिंग डिवाइस संदेश और नियंत्रण 1। डिस्चार्ज क्षेत्र को उठाने के लिए बॉल चेन के साथ एक डिस्चार्ज रैक प्रदान किया जाता है। 2. रैक रेसवे की ड्राइव a . के साथ एक श्रृंखला द्वारा संचालित होती है

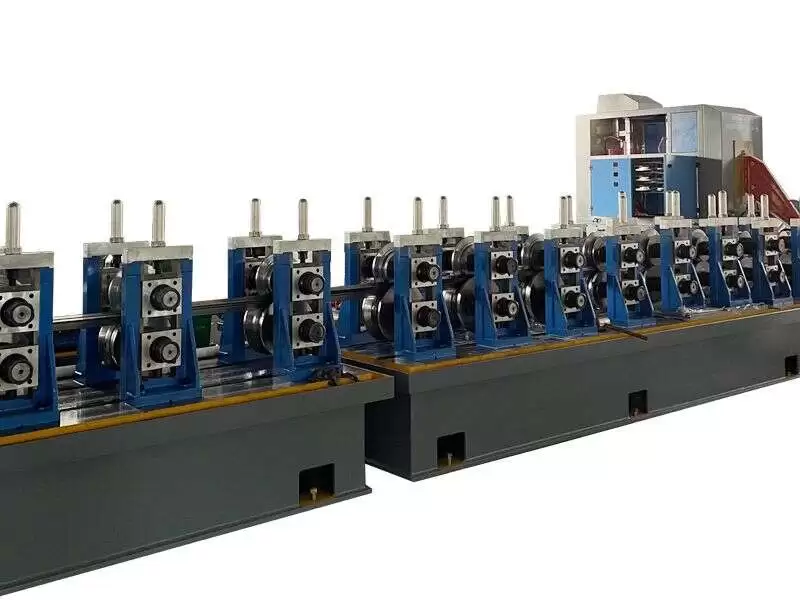

बंद टी आकार खोखले गाइड रेल रोल बनाने की मशीन कुल शक्ति: 450 किलोवाट मशीन की गति: 0-30 मीटर / मिनट मंजिल का आकार: 59 * 8 * 3 एम बनाने की सामग्री: क्यू 235 जस्ती पट्टी फ़ीडिंग पट्टी चौड़ाई: अधिकतम 250 मिमी पट्टी मोटाई: 1.5 / 2.0 मिमी डेकोइलर: मैक्स.ओडी2000 मिमी क्षमता मैक्स 4000 किग्रा लूपर: व्यास 4500 मिमी, भंडारण क्षमता मैक्स। 8000 किग्रा आकार की लंबाई: 0-5000 मिमी एक उद्धरण प्राप्त करें! बंद खोखले गाइड रेल का परिचय बंद खंड लिफ्ट जोड़ी खोखले गाइड रेल का पुन: उपयोग करती है, और गाइड रेल का क्रॉस सेक्शन खोखले के दोनों किनारों पर सममित आकार के साथ एक उलटा टी आकार है; अनुभाग के नीचे क्षैतिज गाइड रेल बैक का खंड है, मध्य बिंदु से समान दूरी पर दो गाइड रेल सतहों के अनुभाग गाइड रेल बैक के अनुभाग के ऊपर लंबवत व्यवस्थित होते हैं, और गाइड सतह के अनुभाग अनुभाग के समानांतर होते हैं एक बंद खंड बनाने के लिए गाइड रेल बैक को दो गाइड रेल सतहों के वर्गों के सिरों पर व्यवस्थित किया जाता है। लाभकारी प्रभाव यह है कि लिफ्ट में खोखले गाइड रेल के पुन: उपयोग के लिए एक बंद खंड है, खोखले गाइड रेल की तीन गाइड सतह और गाइड शू लाइनिंग प्लेट विमान संपर्क गाइड हैं। गाइड रेल के निर्माण के लिए पतली प्लेट के ठंडे झुकने और रोलिंग की प्रक्रिया में,

रोलर स्ट्रेटनिंग मशीन मशीन का नाम: इलेक्ट्रॉनिक प्रेसिजन सीएनसी रोलर-संदेश फीडर कॉइल चौड़ाई: 100 ~ 600 मिमी कॉइल मोटाई: 0.2 ~ 3.2 मिमी सीधी लेवलिंग स्पीड: 20 मीटर / मिनट फीडिंग ऊंचाई: 70 ~ 180 मिमी रिलीज उपकरण: मैकेनिकल और न्यूमेटिक एक उद्धरण प्राप्त करें! रोलर स्ट्रेटनिंग मशीन का परिचय प्रोफाइल स्ट्रेटनर समानांतर रोल स्ट्रेटनर में से एक है, जो निरंतर और बार-बार झुकने के स्ट्रेटनिंग उपकरण से संबंधित है। यह स्ट्रेटनर प्रेशर स्ट्रेटनर के रुक-रुक कर काम करने की कमियों को दूर करता है और समय-समय पर स्ट्रेटनिंग दक्षता में सुधार करता है। अधिकांश आधुनिक प्रोफाइल स्ट्रेटनर कैंटिलीवर संरचना को अपनाते हैं, जो रोल को बदलना आसान है, संचालित करने में आसान और समायोजित करने के लिए लचीला है। इस तरह की स्ट्रेटनिंग मशीन आमतौर पर अपने विनिर्देश और प्रदर्शन को व्यक्त करने के लिए रोल पिच और रोल नंबर का उपयोग करती है। सीधी प्रोफाइल में शामिल हैं: I- आकार की सामग्री, नाली के आकार की सामग्री, कोण के आकार की सामग्री, वर्ग सामग्री, सपाट सामग्री, रेल और गोल सामग्री, आदि। मशीन का प्रदर्शन परिचय स्ट्रेटनिंग मशीन की यह श्रृंखला रोलिंग बेयरिंग और केंद्रीकृत स्वचालित स्नेहन प्रणाली को अपनाती है, जो सीधी सटीकता और स्थायित्व में सुधार करता है। Ygj400 से ऊपर के मॉडल के लिए, स्ट्रेटनिंग रोलर के अक्षीय और रेडियल समायोजन इलेक्ट्रिक एडजस्टमेंट डिवाइस से लैस हैं। रोलर प्रोफाइल स्ट्रेटनिंग मशीन का मुख्य पैरामीटर प्रकार विवरण यूनिवर्सल स्ट्रेटनिंग मशीन YGJ350-14 1. स्ट्रेटनिंग का दायरा (अधिकतम आकार)

लिफ्ट गाइड रेल स्वचालित पंचिंग मशीन का नाम: प्रेस पंचर उपयोग: पंचिंग होल्स स्लाइड स्ट्रोक: 110 मिमी नाममात्र स्ट्रोक: 6 मिमी स्लाइड स्ट्रोक प्रति मिनट (कम गति): अधिकतम डाई सेट ऊंचाई: 360 मिमी एक उद्धरण प्राप्त करें! प्रेस पंचर का संक्षिप्त परिचय एक पंच एक प्रेस है। राष्ट्रीय उत्पादन में, मुद्रांकन प्रक्रिया में सामग्री और ऊर्जा की बचत, उच्च दक्षता, ऑपरेटर के लिए कम तकनीकी आवश्यकताओं और ऐसे उत्पाद बनाने के फायदे हैं जो विभिन्न मोल्ड अनुप्रयोगों के माध्यम से मशीनिंग द्वारा प्राप्त नहीं किए जा सकते हैं, इसलिए इसका उपयोग अधिक से अधिक व्यापक है। मुख्य कार्य और विशेषताएं यूनिवर्सल फोर्जिंग उपकरण, विभिन्न धातु शीटों के काटने, ब्लैंकिंग, पंचिंग, फॉर्मिंग, झुकने, उथले ड्राइंग और अन्य मुद्रांकन प्रक्रियाओं के लिए उपयुक्त, विभिन्न औद्योगिक विभागों के मुद्रांकन उत्पादन में मुख्य उपकरणों में से एक है। ऑपरेशन के दौरान मैनुअल फीडिंग, और सिंगल मशीन ऑटोमेशन को तब महसूस किया जा सकता है जब फीडिंग डिवाइस को कॉन्फ़िगर किया गया हो। 16t ओपन टिल्टिंग पंच की उपयोग प्रक्रिया को सुनिश्चित करने के लिए, यह सुनिश्चित करना आवश्यक है कि ट्रैवल स्विच का संपर्क लचीला और विश्वसनीय हो। वास्तविक चयन में, 16 टी ओपन इनक्लाइनेबल प्रेस और इनक्लिनेबल प्रेस को आम तौर पर निम्नलिखित बिंदुओं से अलग किया जाता है: स्पीड: ओपन इनक्लिनेबल प्रेस की सामान्य गति 200 गुना से कम है, और

लिफ्ट गाइड रेल गैन्ट्री प्लानर मशीन उत्पाद का नाम: लिफ्ट गाइड रेल बनाने के लिए प्लानर सामग्री: कार्बन स्टील आकार: 6000 × 1400 मिमी मानक: टी 70-टी 127 गति: 60 मीटर / मिनट एक उद्धरण प्राप्त करें! लिफ्ट गाइड रेल गैन्ट्री प्लानर मशीन ए का सारांश। यह मशीन लिफ्ट गाइड रेल प्रसंस्करण आवश्यकता के अनुसार हमारी कंपनी है, आधुनिक उन्नत डिजाइन विधि को अवशोषित करती है, सीएडी डिजाइन और मॉड्यूलर डिजाइन विधि को अपनाती है, घरेलू और विदेशी उन्नत कार्यात्मक घटकों को कॉन्फ़िगर करती है, विस्तृत रूप से एक प्रकार का विद्युत, स्वचालित नियंत्रण, हाइड्रोलिक नियंत्रण के रूप में डिजाइन किया जाता है। यांत्रिक और विद्युत एकीकरण उत्पादों में से एक। बी । मशीन टूल सर्वो मोटर, बॉल स्क्रू, लीनियर गाइड और अन्य सटीक ट्रांसमिशन पार्ट्स का उपयोग करता है, सभी क्रियाएं संख्यात्मक नियंत्रण को अपनाती हैं। यह स्वचालित फ़ीड, रिट्रीटिंग नाइफ, प्लेन एंट्री, वर्टिकल एंट्री, डेक्लेरेशन और रिवर्सिंग वगैरह की गारंटी दे सकता है। वर्कटेबल का कटिंग और रिटर्न स्ट्रोक बिना रुके स्वतंत्र गति विनियमन हो सकता है। सी । मशीन टूल्स पहनने को कम करने और मशीन टूल्स के सेवा जीवन में सुधार करने के लिए केंद्रित दबाव स्नेहन का उपयोग करते हैं, दबाव परिसंचारी जल शीतलन का उपयोग करते हैं, काटने के उपकरण काटने की अवधि को बढ़ाते हैं, और ऑपरेटरों और मशीन की सुरक्षा सुनिश्चित करने के लिए सभी प्रकार के आवश्यक सुरक्षा सुरक्षा उपकरण होते हैं। औजार। डी। मशीन टूल

T45A T50A T70A लिफ्ट गाइड रेल मैनुअल स्ट्रेटनिंग मशीन लागू उत्पाद रेंज: T45, T50, T70A (कोल्ड ड्रॉ गाइड रेल) ​​लंबाई: 4m, 5m साइकिल समय: यह ऑपरेटर की दक्षता पर निर्भर करता है। मशीन का आकार: 1200 मिमी * 1000 मिमी * 1000 मिमी (एल * डब्ल्यू * एच) उपकरण में शामिल हैं: मशीन बिस्तर, फिक्स्ड ब्लॉक, थ्रस्ट सिलेंडर, हाइड्रोलिक पंप स्टेशन, आदि। एक उद्धरण प्राप्त करें! T45A T50A T70A लिफ्ट गाइड रेल मैनुअल स्ट्रेटनिंग मशीन का संक्षिप्त परिचय T45A T50A T70A लिफ्ट गाइड रेल मैनुअल स्ट्रेटनिंग मशीन: मैनुअल विधि का उपयोग करके, गाइड रेल के आकार के अनुसार, ब्लैंक गाइड रेल की स्ट्रेटनेस का मूल्य निर्धारित किया जाता है, और ऑपरेटर द्वारा संचालित गाइड रेल इस आवश्यकता को पूरा कर सकती है। तकनीकी पैरामीटर (1) लागू उत्पाद रेंज: टी 45, टी 50, टी 70 ए (ठंडा खींचा गाइड रेल), लंबाई: 4 मीटर, 5 मीटर (2) साइकिल समय: यह ऑपरेटर की दक्षता पर निर्भर करता है। (3) मशीन का आकार: 1200 मिमी * 1000 मिमी * 1000 मिमी (एल * डब्ल्यू * एच) (4) उपकरण में शामिल हैं: मशीन बेड, फिक्स्ड ब्लॉक, थ्रस्ट सिलेंडर, हाइड्रोलिक पंप स्टेशन, आदि। (5) दो मुख्य सिलेंडर (थ्रस्ट सिलेंडर) ) का बोर व्यास 125 मिमी और स्ट्रोक 160 मिमी है। 16 एमपीए का कार्य दबाव और 10 एमपीए का सिस्टम ऑपरेटिंग दबाव। (6) स्ट्रेटनिंग मशीन बॉडी 10# चैनल स्टील और 20एमएम क्यू235 स्टील प्लेट से बनी है। यह

लिफ्ट गाइड रेल पुरुष और महिला मिलिंग मशीन मॉडल: सीएनसी मिलिंग मशीन वोल्टेज: तीन चरण एसी 380V ± 5% 50 हर्ट्ज मुख्य मोटर पावर: 5.5 किलोवाट कटर शाफ्ट: Φ50 मिमी स्पिंडल स्पीड: 100 ~ 200 मिमी एक उद्धरण प्राप्त करें! लिफ्ट गाइड रेल पुरुष और महिला मिलिंग मशीन मुख्य संरचना और तकनीकी विशेषताएं मशीन में मुख्य घटक होते हैं जैसे हेडस्टॉक घटक, कॉलम घटक, क्लैंप घटक, काउंटरवेट घटक, स्नेहन प्रणाली, हाइड्रोलिक सिस्टम और विद्युत नियंत्रण। मशीन टूल्स का स्पिंडल बॉक्स उच्च गुणवत्ता वाले कास्टिंग से बना होता है। स्पिंडल को घुमाने के लिए स्पिंडल 5.5kw, 4-पोल मोटर द्वारा संचालित होता है। गति 50 ~ 220 आरपीएम है। गति समायोजन मोड आवृत्ति रूपांतरण है। मुख्य शाफ्ट का अंत BT50 मानक शाफ्ट अंत संख्या 7:24 टेपर के साथ है। रोल मिलिंग कटर शाफ्ट को आंतरिक टेपर होल में डाला जाता है और तनाव बोल्ट के साथ मुख्य शाफ्ट पर तय किया जाता है। मुख्य शाफ्ट का फ्रंट बेयरिंग उच्च-सटीक दो-तरफ़ा कोणीय संपर्क बॉल बेयरिंग और डबल रो बेलनाकार रोलर बेयरिंग से बना होता है, जिसमें आंतरिक टेपर होल होता है, जो दो-तरफ़ा अक्षीय और रेडियल भार को सहन कर सकता है, जबकि रियर बेयरिंग बेलनाकार रोलर बेयरिंग है। . कॉलम घटकों में कॉलम, सर्वो मोटर और बॉल स्क्रू शामिल हैं। यह सर्वो मोटर ड्राइव को अपनाता है, और फिर ड्राइव करता है

TK3A TK5A खोखले लिफ्ट गाइड रेल कोल्ड रोल बनाने की मशीन मोटाई: मैक्स। 3.2 मिमी बनाने की गति: मैक्स। 15m/मिनट मुख्य शक्ति: 11KW कुल शक्ति: लगभग 55KW संचालित: दस्ता का गियरबॉक्स व्यास: 75mm दस्ता की सामग्री: 42CrMov रोल सामग्री: Cr12 काटने की लंबाई: 6M काटने की सटीकता: ＋－2mm एक उद्धरण प्राप्त करें! TK3A TK5A खोखले लिफ्ट गाइड रेल कोल्ड रोल बनाने की मशीन विशेषताएं इस तरह की रोल बनाने की मशीन TK3 TK3A TK5 TK5A खोखले गाइड रेल और एस्केलेटर गाइड रेल के लिए उपयुक्त है, ग्राहकों को अपने गाइड रेल चित्र प्रदान करने की आवश्यकता है। खोखले गाइड रेल और विभिन्न विशिष्टताओं के एस्केलेटर गाइड रेल का उत्पादन करते समय, कार्यकर्ता को केवल मशीन रोलर्स बदलने की आवश्यकता होती है। पूरी लाइन पीएलसी नियंत्रण, एलसीडी टच स्क्रीन और मानव-मशीन इंटरफेस को गोद लेती है। मानव और पीएलसी के बीच बातचीत को समझें। ऑपरेटर स्वचालित रूप से चला सकता है (प्रोग्राम करने योग्य नियंत्रण) और सेट प्रोग्राम के माध्यम से नियंत्रण प्रक्रिया की निगरानी कर सकता है, ताकि ऑपरेटर को उत्पादन लाइन को नियंत्रित करने और नियंत्रण पैरामीटर को संशोधित करने का एहसास हो सके, और उपकरण संचालन की स्थिति, संचालन पैरामीटर और वास्तविक में गलती संकेत की निगरानी कर सके समय। वर्कपीस की लंबाई को समायोजित किया जा सकता है। उपकरण संचालन की स्थिति और दोष संकेत की वास्तविक समय की निगरानी। दो ऑपरेशन मोड हैं: मैनुअल और स्वचालित। इसमें मैनुअल और स्वचालित स्विचिंग का कार्य है:

एस्केलेटर लिफ्ट गाइड रेल कोल्ड रोल बनाने की मशीन उपयोग: एस्केलेटर और खोखले लिफ्ट गाइड रेल असर मॉडल: 30213, nu213e, आदि ब्रांड: हार्बिन, एनएसके इत्यादि। बनाने के पाठ्यक्रमों की संख्या: लगभग 23. सही 5 चैनल, 2 डाउन 3. लाइन बनाना गति: 0-15 मीटर / मिनट। फ्रेम का समग्र आयाम: लगभग 17m × 1.5m × 1.5m। मानक: जीबी / टी 12755-91 फ्रेम के पोस्ट वेल्डिंग उपचार: तनाव हटाने, शॉट ब्लास्टिंग और जंग हटाने, पॉलिशिंग, पुटीइंग, एंटी जंग प्राइमर छिड़काव और उच्च ग्रेड पॉलीयूरेथेन पेंट के दो परिष्करण कोट। उत्तम कारीगरी। सुंदर रूप। एक कहावत कहना! एस्केलेटर लिफ्ट गाइड रेल कोल्ड रोल बनाने की मशीन विशेषताएं 1. यह एस्केलेटर लिफ्ट गाइड रेल कोल्ड रोल बनाने की मशीन TK3 TK3A TK5 TK5A खोखले गाइड रेल और एस्केलेटर गाइड रेल के लिए उपयुक्त है, ग्राहकों को अपने गाइड रेल चित्र प्रदान करने की आवश्यकता है। 2. विभिन्न विशिष्टताओं के खोखले गाइड रेल और एस्केलेटर गाइड रेल का उत्पादन करते समय, कार्यकर्ता को केवल मशीन रोलर्स बदलने की आवश्यकता होती है। 3. पूरी लाइन पीएलसी नियंत्रण, एलसीडी टच स्क्रीन और मानव-मशीन इंटरफेस को गोद लेती है। मानव और पीएलसी के बीच बातचीत को समझें। ऑपरेटर स्वचालित रूप से चला सकता है (प्रोग्राम करने योग्य नियंत्रण) और सेट प्रोग्राम के माध्यम से नियंत्रण प्रक्रिया की निगरानी कर सकता है, ताकि ऑपरेटर को उत्पादन लाइन को नियंत्रित करने और नियंत्रण को संशोधित करने का एहसास हो सके

टी टाइप लिफ्ट गाइड रेल कोल्ड ड्रॉइंग मशीन मशीन का नाम: कोल्ड ड्रॉइंग मशीन रेटेड ड्राइंग लंबाई: 12.5M रेटेड ड्राइंग स्पीड: 12m / मिनट स्पीड एडजस्ट रेंज: 0 ~ 18m / मिनट रेटेड ड्रॉइंग फोर्स: 300KN मोटर पावर: 75KW मोटर स्पीड: 990rpm पिच : 180 मिमी एक उद्धरण प्राप्त करें! टी टाइप लिफ्ट गाइड रेल कोल्ड ड्रॉइंग मशीन का संक्षिप्त परिचय टी टाइप लिफ्ट गाइड रेल कोल्ड ड्रॉइंग मशीन एक प्रकार का यांत्रिक उपकरण है जो सामान्य तापमान के तहत लौह सामग्री (बार, पाइप) और अलौह सामग्री को खींच सकता है। कोल्ड ड्रॉइंग मशीन विभिन्न प्रकार की विशेष सामग्री जैसे स्क्वायर स्टील, हेक्सागोन आदि को भी खींच सकती है। हमारे कारखाने द्वारा उत्पादित कोल्ड ड्रॉइंग मशीन मुख्य रूप से धातु सामग्री के गहन प्रसंस्करण के लिए है। उत्पादों में उच्च मशीनिंग परिशुद्धता, उच्च दक्षता और अर्ध-स्वचालित मशीनिंग प्रक्रिया के फायदे हैं। साथ ही, इसे संचालित करना आसान है, कम गलती, सरल रखरखाव और इसी तरह। कई वर्षों के विनिर्माण अनुभव के बाद, हमने संचित और सुधार किया है। हमारे उपकरण चीन में प्रथम श्रेणी के स्तर पर पहुंच गए हैं। यह पूरे देश में उपयोगकर्ताओं द्वारा विश्वसनीय और प्रशंसा की जाती है। धातु प्लास्टिक विरूपण के सिद्धांत के अनुसार, मशीन का उपयोग निम्न, मध्यम और उच्च कार्बन स्टील के ठंडे ड्राइंग के लिए किया जाता है और
